Meine MFA-Rechner und -Entwicklungen

(Die Seite ist noch im Aufbau und wird gerne erweitert.)
(English translation by Google)


2019-05-21

MFA-FDC-Extension

FDC-Erweiterung ohne Fädeldraht

Im Classic-Computing Forum wurden 2 Erweiterungen für den MFA-Floppycontroller diskutiert: 4 Laufwerke und 8" Laufwerke.

Die Erweiterung für die 4 Laufwerke ist noch recht übersichtlich, da man ein gleiches IC huckepack auf das erste auflötet und einige Signale parallel schaltet. Die zusätzlichen 4 Signale müssen mit Fädeldraht verdrahtet werden.

Für die 8" Laufwerke geht das auch, aber es sind deutlich mehr Verbindungen. Frequenzteiler und Umschalter mit 4 Gattern wollen eben verbunden sein.

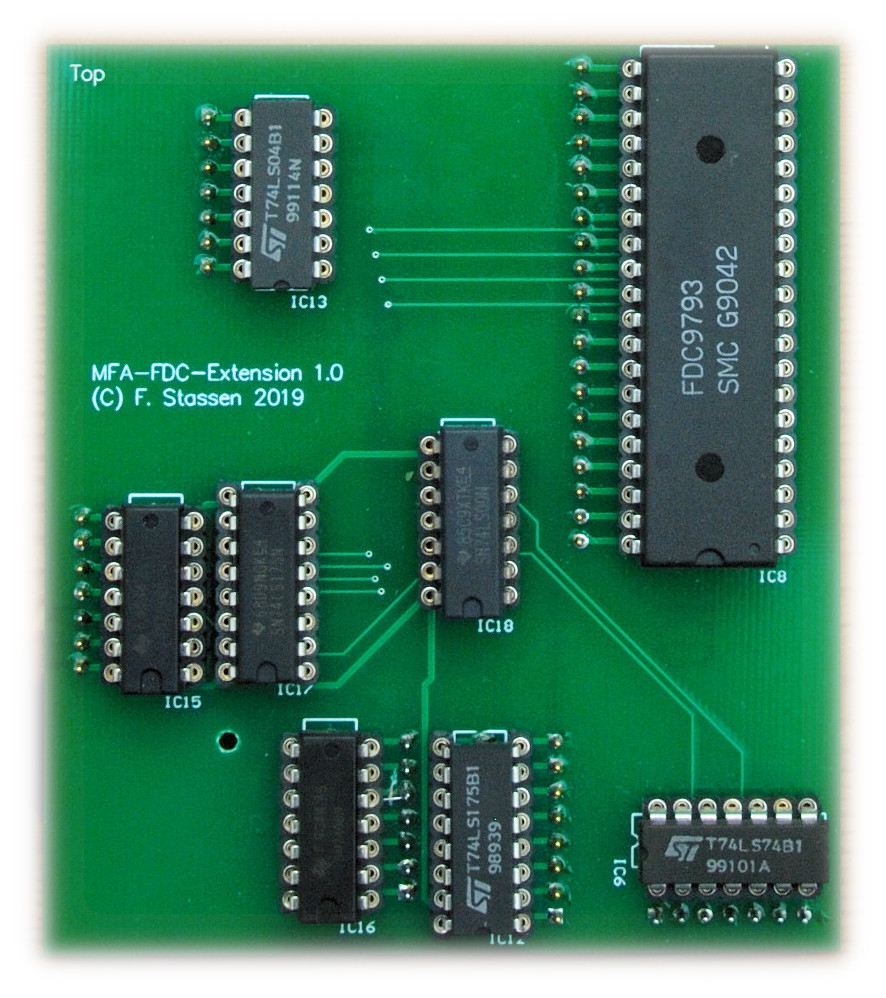

Statt viele Verbindungen von Hand zu verdrahten, habe ich eine Platine entwickelt, die zwischen Original-Platine und den IC eingeschoben wird. Dadurch werden neue Verbindungen geschaffen, unbenutzte Gatter in ICs verwendet und Platz für zusätzliche ICs geschaffen. Und so sieht's aus:

MFA-FDC-Extension

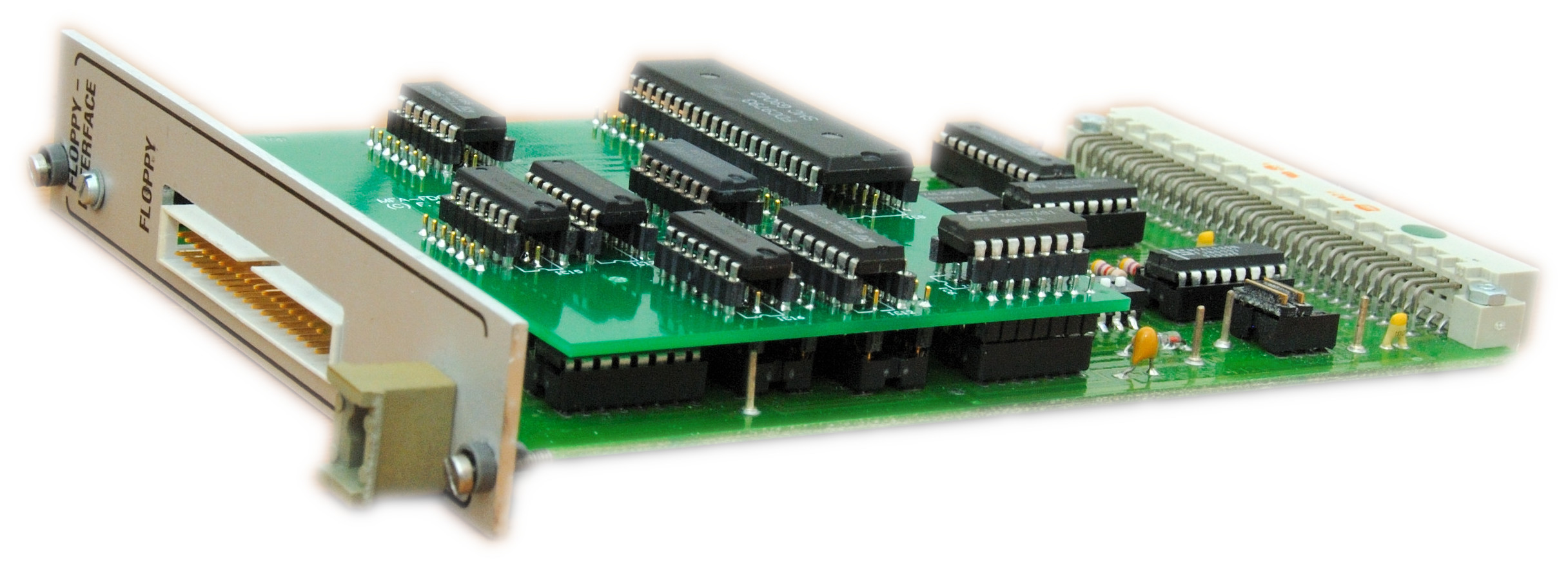

Und im eingebauten Zustand:

MFA-FDC-Extension


2019-05-09

MFA-Video-Serial

Eine Video/Terminal-Karte für das MFA

CP/M geht von einer 80 Zeichen/Zeile Darstellung aus. Für das MFA kann das nur die Video8.4, die leider schlecht verfügbar ist.

Also wieder was neues machen. Christian hatte das ASCII Video Terminal von Geoff nachgebaut, welches gute Dienste leistet, aber an ein paar kleinen Punkten Verbesserungsmöglichkeiten hat.

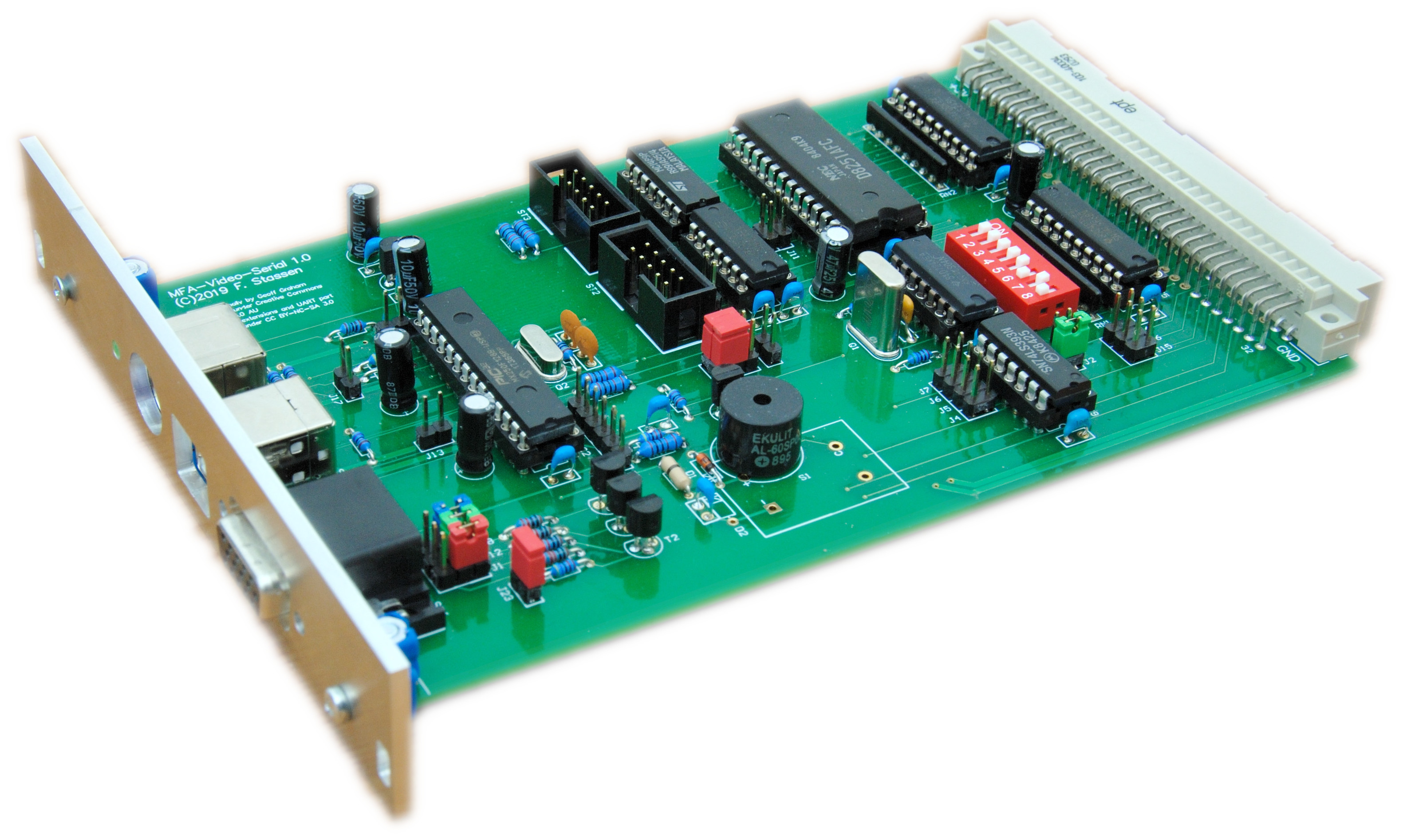

Nach dem installieren und testen der Toolchain habe ich die Änderungen eingearbeitet, getestet und danach die Platine designt. Da noch viel Platz übrig war, haben wir noch eine "normale" MFA-Programmierbare-Serielle-Schnittstelle eingebaut. So sind alle Optionen offen: nur Terminal, nur Serielle, beides und unabhängig, beides verschaltet. Wie auch immer, so sieht's aus:

MFA-Video-Serial

Weiteres zur MFA-Video-Serial im Classic-Computing Forum.


2019-03-08

MFA-CPU-Z180

Eine Z80-Karte für das MFA

Es bestand die Nachfrage nach einer Z80 Karte für das MFA, da doch einiges an CP/M Software für den Z80 verfügbar ist.

Durch das neue CP/M sind die notwendigen Änderungen im üblichen Rahmen machbar.

Nach ein paar Überlegungen und Diskussionen mit Christian kam eine einleuchtende Idee: Wir packen den Speicher auf die CPU-Platine. Damit wird der empfindliche Bus auf der Backplane entlastet und eine höhere Taktrate bleibt auf der CPU-Karte. IO-Zugriffe können mit Waitstates ausgebremst werden.

Ein reines Z80 System mit Peripherie (UART etc) und Speicher hätte wohl den Platz bei akzeptabler Packungsdichte gesprengt.

Daher hatte ich mich bei den Z80-Controllern mit integrierter Peripherie umgeschaut. Die eZ80 hat zum Z80 deutliche Erweiterungen, auch wegen des 16MB adressierbaren Speichers, ist aber nur im QFP-Gehäuse verfügbar, was den normalen Hobby-Löter überfordert hätte. Ausserdem stand die Frage der Software-Tools im Raum.

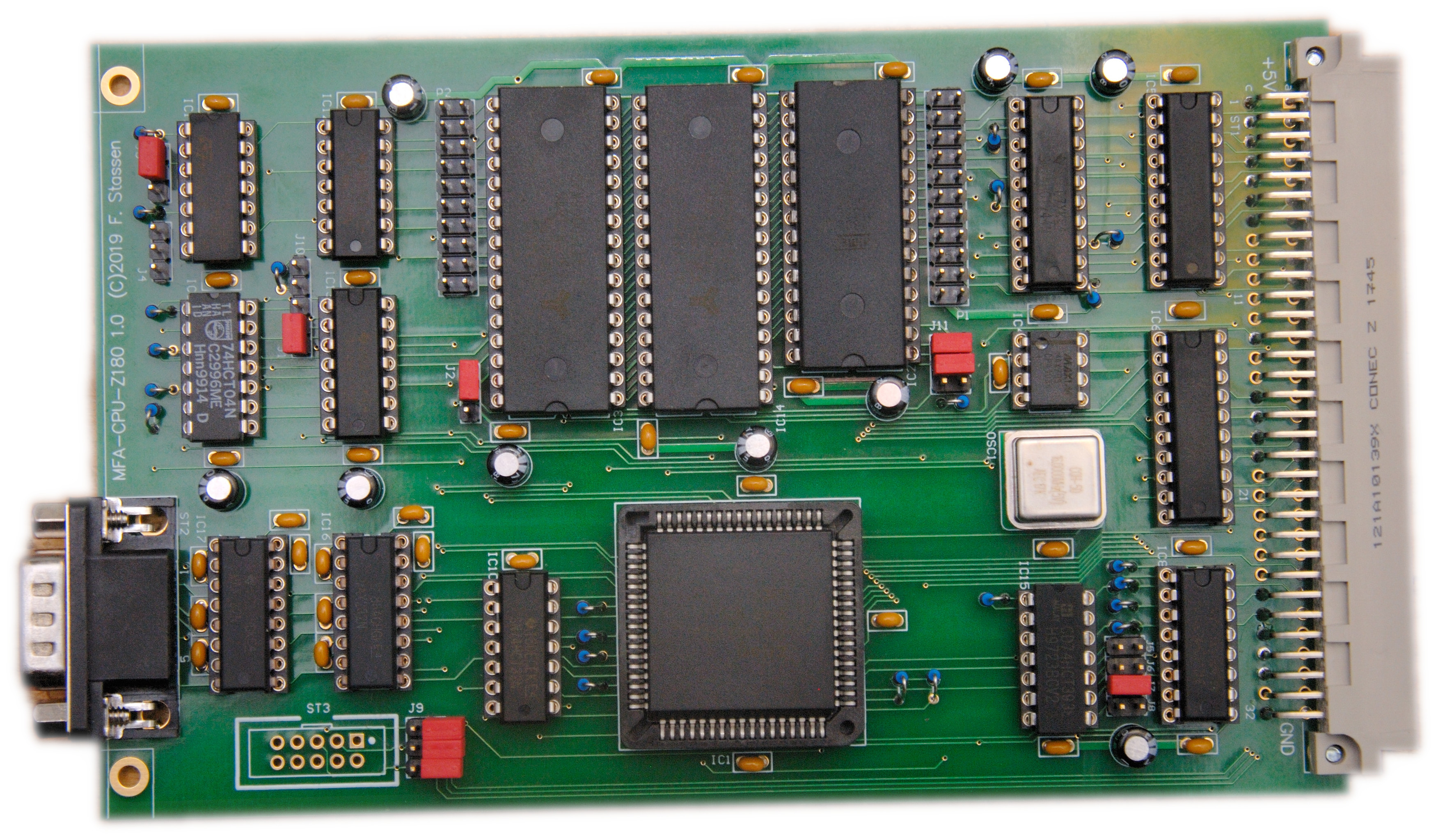

Deshalb habe ich die Z180 genommen. Z80-Befehssatz, 1MB Speicher ist vollkommen ausreichend für ein CPM 3 System, und im PLCC-Gehäuse, im Sockel wieder im 1/10 Zoll Raster. Ideal für das MFA. So sieht die Platine jetzt aus:

Z180 PCB

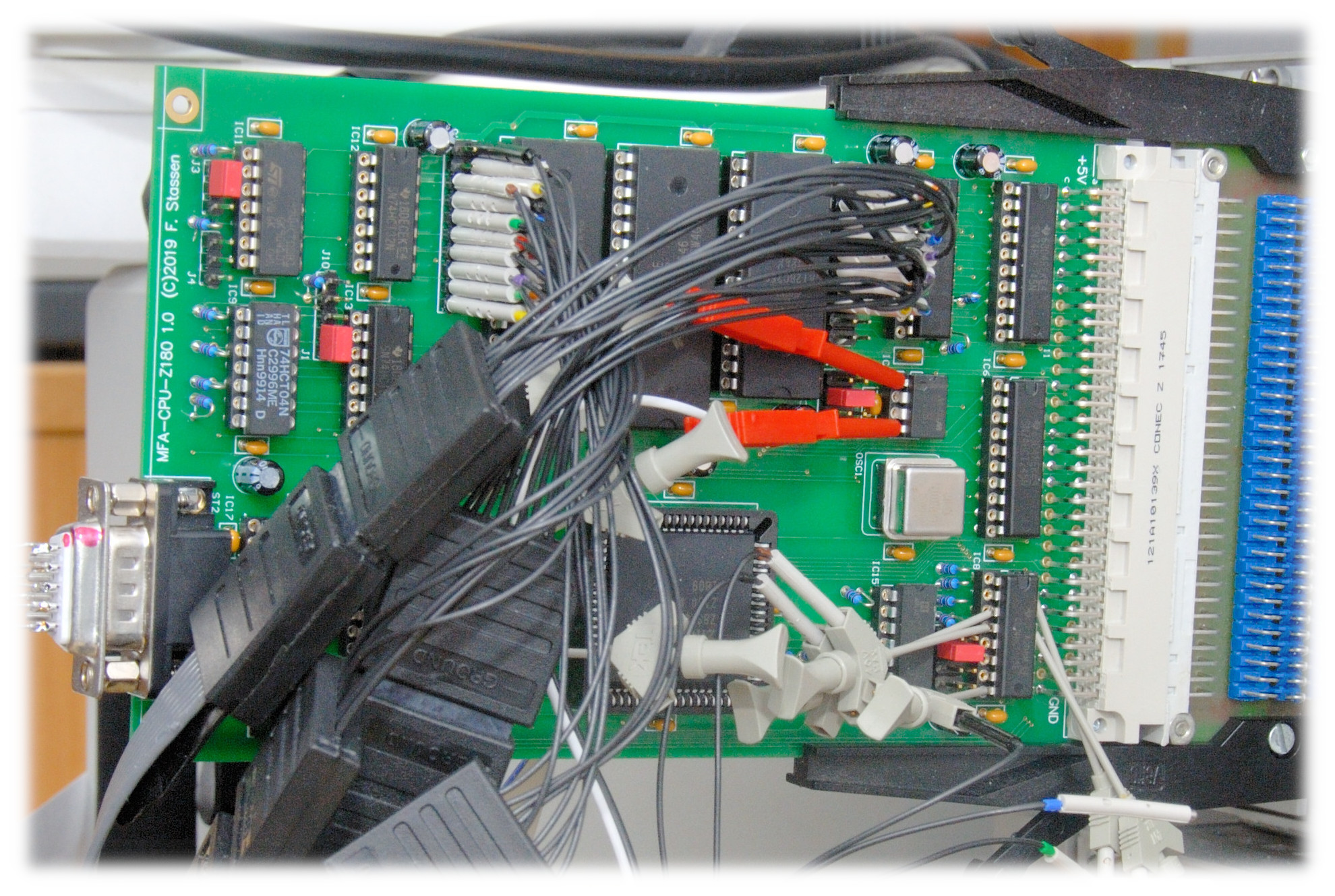

Und so in Betrieb im Debug-Mode: Z180 PCB

Weiteres zur MFA-CPU-Z180 im Classic-Computing Forum.


2019-01-30

CP/M für MFA verfügbar

Mike und Robert haben ein CP/M für das MFA zusammen gestellt, was in der wesentlichen Teilen im Source zur Verfügung steht und damit erweiterbar und anpassbar für Neuerungen ist.

Es existiert eine original MFA-CPM Version, die über Ebay bzw. direkt vertrieben wird, aber deren rechtliche Herkunft / Verwendung fragwürdig ist. Und für eine mögliche Raubkopie deutlich zu teuer. Ausserdem stehen keine Sourcen zur Verfügung.

Genaueres zum CP/M im Classic-Computing Forum.


2018-06-10

Mein 1. MFA-System

MFA steht für Mikrocomputer für Ausbildung
Und genauso ist es aufgebaut: modular und simpel.
MFA

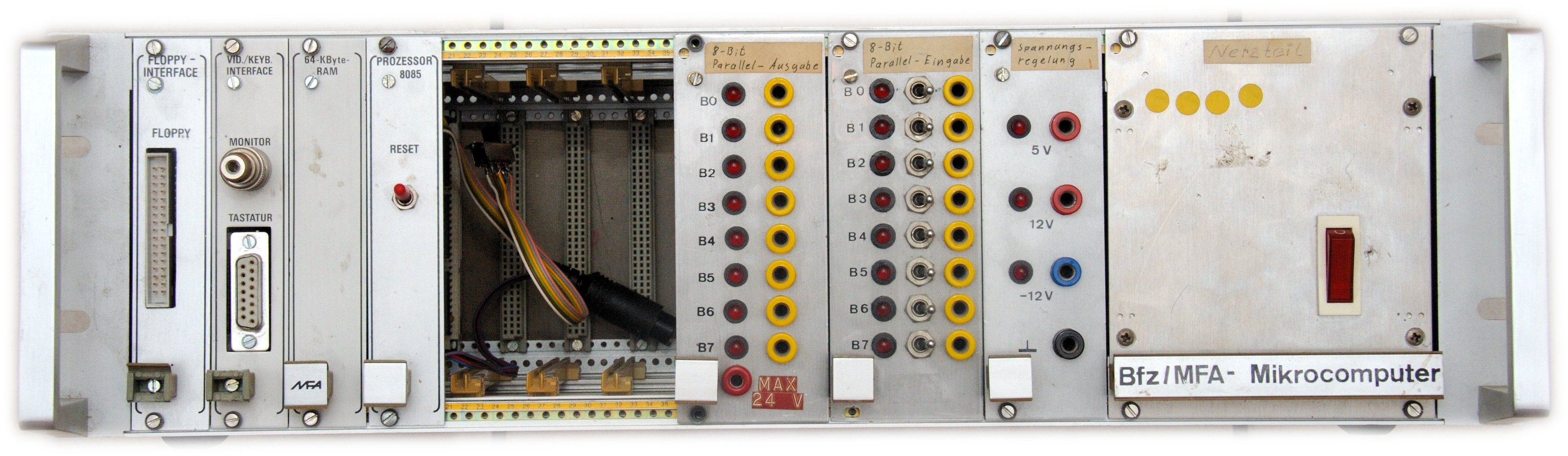

Der Baugruppenträger, die Backplane und die Platinen wurden Stück für Stück anhand einer guten Schritt-für-Schritt Dokumentation aufgebaut.

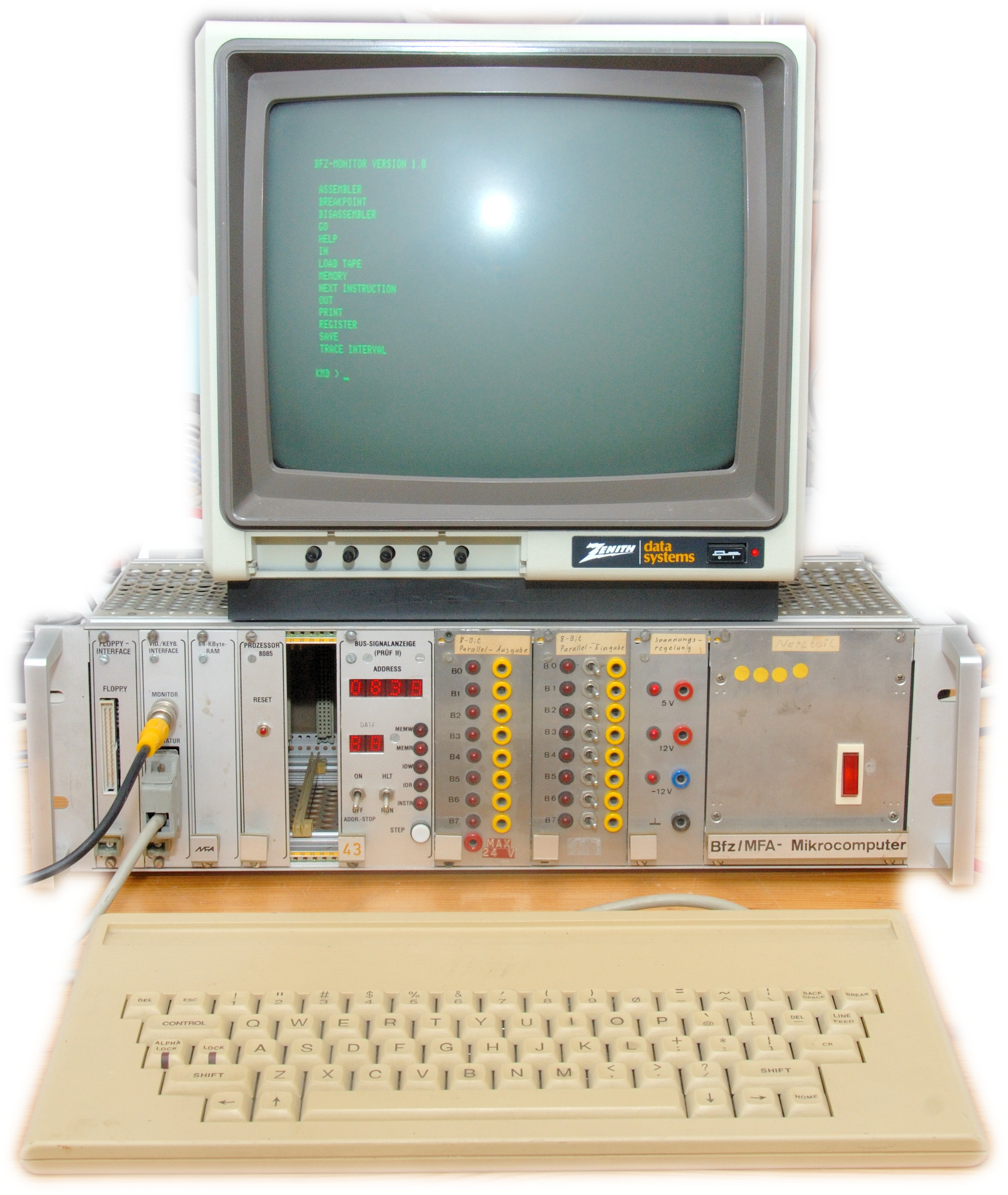

Hier das ganze System: MFA

Auf der CC2018 habe ich nochmal 2 Baugruppenträger mit Platinen bekommen.
